母線槽的快速切換原理及技術特點

發布時間:2021-03-31 09:29:03 | 點擊:2831

一些用電負荷較大的企業一般直接采用6KV用電設備(如電動機,變壓器)供電,為提高供電可靠性,正常情況下一般采用6KV工作母線槽向用電設備供電,由于用電是否可靠直接威脅企業生產設備的連續穩定運行,另設備用母線槽。本文介紹了母線槽切換的原理及切換方式。

Ⅰ概述

以往母線槽用電切換大都采用工作電源的輔助接點直接(或經低壓繼電器、延時繼電器)起動備用電源投入。這種方式未經同步檢定,電動機易受沖擊。若經過延時待母線槽殘壓衰減到一定幅值后再投入備用電源,電動機組的自起動電流很大,母線槽電壓將可能難以恢復,從而對生產設備的穩定性帶來嚴重的危害。故6KV工作母線槽采用了備用電源快速切換裝置。該裝置可避免備用電源電壓與母線槽殘壓在相角、頻率相差過大時合閘而對電機造成沖擊,如果失去快速切換的機會,則裝置自動轉為同期判別或判殘壓及長延時的慢速切換,同時在電壓跌落過程中,可按延時切去部分非重要負荷,以利于重要設備的自起動。提高母線槽切換的成功率。

2快速切換.同期判別切換、殘壓切換、長延時切換的原理及關系

圖1所示為母線槽系統的某一段接線圖,圖2為電動機切換時的等值電路圖。圖中Us-電源電壓;Ud-母線槽上電動機的殘壓;Xs-電源等值電抗;Xm-母線槽上電動機組和低壓負載的等值電抗(折算到高壓母線槽壓);AU-電源電壓與殘壓之間的差拍電壓。

由圖1所示,正常運行時,母線槽電源由發電機端經高壓工作變壓器提供,備用電源由高壓母線槽或由系統經起動/備用變提供。當工作電源側故障時,工作分支開關1DL將被跳開,此時連接在母線槽上的旋轉負載部分電機將作為發電機方式運行,部分電機將惰行,此時母線槽上電壓(殘壓)的頻率和幅值將逐漸衰減,此時如備用電源2DL及3DL合上,不可避免地將對母線槽上的電機造成沖擊,嚴重威脅旋轉負載的自起動及安全運行。

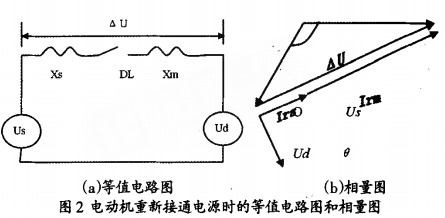

圖2所示為電動機重新接通電源時的等值電路圖和相角圖,從圖中可以看出,不同的0角(電源電壓和電動機殘壓二者之間的夾角),對應不同的△U值,如0=180o時,AU值最大,如果此時重新合上電源,對電動機的沖擊最嚴重。根據母線槽上成組電動機的殘壓特性和電動機耐受電流的能力,在極坐標上可繪出其殘壓曲線。

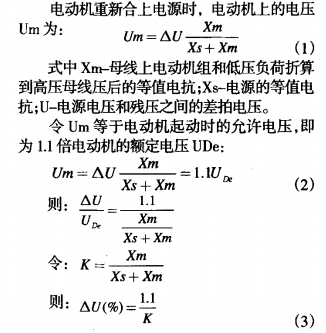

假設K=0.67,計算得到△U(%)=1.64。在圖3中,以A點為圓心,以1.64為半徑繪出A -A"圓弧,其右側為備用電源合閘的安全區域。在殘壓特性曲線的AB段,實現的電源切換稱為“快速切換”即在圖中B點(03秒)以前進行的切換,對電機是安全的。延時至C點(0.47秒)以后進行同期判別實現的切換稱為“同期判別切換”此時對電機也是安全的。等殘壓衰減到20%~40%時實現的切換,即為“殘壓切換”。該切換可作為快速切換及同期判別功能的后備。為確保切換成功,當事故切換開始時,裝置自動起動“長延時切換"作為事故切換的總后備。

3母線槽殘壓特性曲線的影響因素

由于廠用母線槽上電動機的特性可能有較大差異,合成的母線槽殘壓特性曲線與分類的電動機相角、殘壓曲線的差異也較大,因此安全區域的劃定嚴格來說需根據各類電動機參數、特性、所帶負荷等因素通過計算確定。實際運行中,可根據典型機組的試驗確定母線槽殘壓特性。試驗表明,母線槽電壓和頻率衰減的時間、速度和達到最初反相的時間,決定于試驗前該段母線槽的負荷。根據殘壓特性可確定允許備用電源合上的.豪大相角差,考慮斷路器的合閘時間,可進而整定出允許合閘前的最大相角差和頻率差。

假定事故前工作電源與備用電源同相,并假定從事故發生到工作開關跳開瞬間,兩電源仍同相,則若采用同時方式切換,且分合閘錯開時間(斷電時間)整定得很小(如10 ms),則備用電源合上時間角差也很小,沖擊電流和自啟動電流均很小。若采用串聯切換,則斷電時間至少為合閘時間,假定為100 ms,對600 MW機組,相角差為20~30°。備用電源合閘時的沖擊電流也不很大,一般不會造成設備損壞或快切失敗。有關數據表明:反相后第一個同期點時間為0.4-0.6 s,殘壓衰減到允許值(如20%-40%)為1~2 s,而長延時則要經現場試驗后根據殘壓曲線整定,一般為幾秒,自啟動電流限制在4-6倍。可見,同期捕捉切換,較之殘壓切換和長延時切換有明顯的好處。目前所用的真空開關,合分閘時間很短,這為實現快速切換提供了必要條件。



浙江電盟電氣有限公司是國內專業生產母線槽軟連接伸縮節密集型母線槽等系列產品
