本文主要解說的是空氣型絕緣母線槽的關鍵特征，其間包括空氣型絕緣母線槽的首要用途及其適用范圍，及母線槽的結構及其運用環境和功用等。

空氣型絕緣母線槽的特征

1、空氣型絕緣母線槽的首要用途及其適用范圍

空氣型絕緣母線槽，適用于額外作業電壓660V、額外作業電流250～2500A、頻率50Hz的三相四線制或三相五線制供配電線路，它具有結構緊湊、絕緣強度高、傳輸電流大、溝通功用好、電氣功用安穩、易于設備修補、壽數時刻長等一系列特征。被廣泛地應用在工礦企業、高層建筑和公共設施等供配電系統。

2、空氣型絕緣母線槽的結構及其運用環境

導電關閉式母線外殼的外表處理是一項很重要的作業，它包括酸洗、磷化、烘干、噴粉、固化等工藝進程。選用聚酯環氧粉末噴涂的外殼，其外表附著力強堅持時刻久，并能起到絕緣效果。

其首要結構為：

(1)導電銅排—由純銅排組成，導電銅排接頭的外表應均勻鍍錫。

(2)絕緣材料—由聚四氟乙烯、聚碳酸高強絕緣塑料塊組成。

(3)固定螺栓、絕緣套管、蓋板。

空氣型絕緣母線槽設備場所不易跨越海拔高度2000m，周?chē)諝鉁囟炔桓哂冢?0℃、不低于－5℃，在24小時內室內平均溫度不跨越＋35℃，空氣相對濕度在40℃時不跨越50％、在20℃時不跨越90％。周?chē)諝馇鍧崯o(wú)塵埃及腐蝕絕緣的氣體。

3、空氣型絕緣母線槽的技術功用

(1)關閉式母線應符合以下技術標準要求：

IEC439－2《低壓成套開關和控制設備》、GB7251－87《低壓成套開關設備》、ZBK36002－89《母線槽、母線干線系統》

(2)關閉母線適用于額外電壓660V以下，頻率50Hz的溝通電源，母線在額外電流及110％額外電壓下保證能長時間作業，關閉式母線長時間通過額外電流時其母排接觸點最高溫度不該大于60℃。母線槽在周?chē)臏囟葹?0℃±5℃，濕度為50～70％的常態下其絕緣電阻不小于20MΩ。

(3)關閉母線能接受1min內(3750V50Hz)溝通電，而無擊穿和閃絡現象。

(4)關閉母線的阻抗值和分量下表所示。

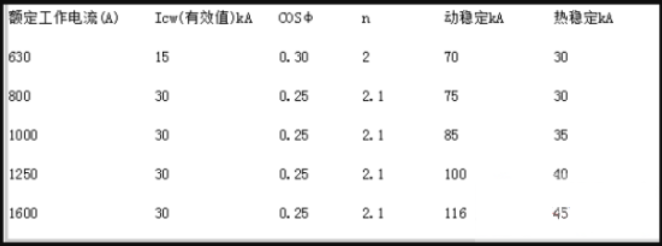

(5)關閉母線接受的額外短時耐受電流和額外峰值耐受電流發生的熱應力和電動應力如下表：
